Ядерные двигатели — быстрый способ достичь Марса

Ядерные двигатели — быстрый способ достичь Марса?

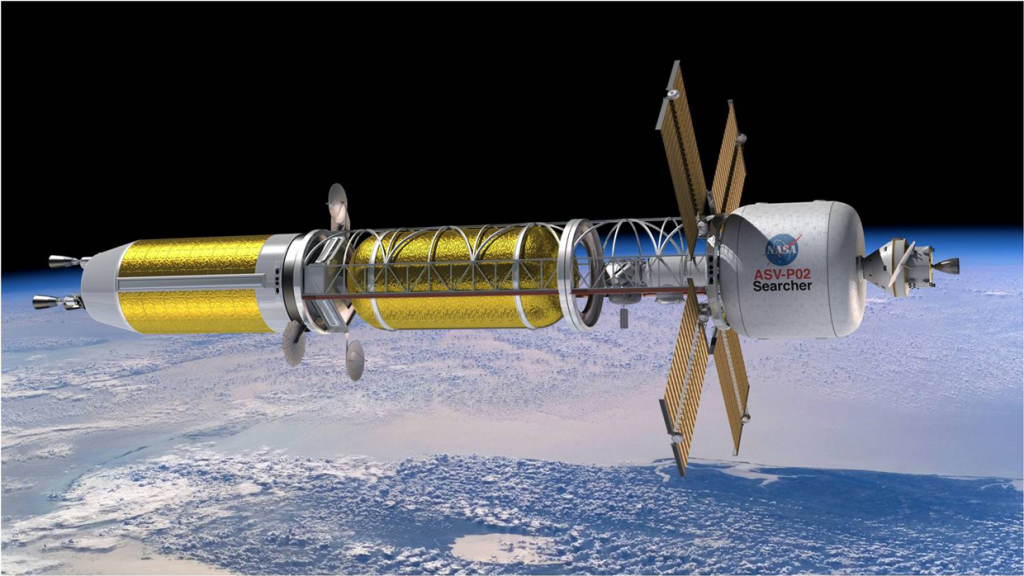

Концепт корабля с ядерным двигателем для быстрого перемещения по Солнечной системе.

Современные полеты на Марс — дело небыстрое: чтобы добраться до Красной планеты, потребуется от 7 до 9 месяцев. Разумеется, для большинства зондов время полета не играет никакой роли, чего не скажешь о людях: за такое время в космосе они получат ощутимую дозу радиации, будут проблемы с потерей мышечной массы, нужно будет вести с собой серьезные запасы еды, да и вообще за больше чем полгода в космосе с кораблем может случиться все что угодно.

Выход? Использовать ядерные двигатели. Они, несмотря на все научные споры, все же могут производить энергию и тягу, необходимые для быстрой доставки большого космического корабля на Марс и, при желании, за его пределы. Идея ядерных ракетных двигателей возникла в 1940-х годах и тогда дальше теорий не зашла. Однако на этот раз планы межпланетных миссий, основанные на ядерном делении и синтезе, подкрепляются новыми проектами, которые имеют гораздо больше шансов оторваться от Земли.

Важно отметить, что ядерные двигатели предназначены только для межпланетных путешествий, а не для использования в атмосфере Земли. Иными словами, все равно понадобятся старые добрые химические ракеты для вывода аппарата за пределы низкой околоземной орбиты. И только после этого можно использовать ядерную двигательную установку.

Основная задача заключалась в том, чтобы сделать такие ядерные двигатели безопасными и достаточно легкими для космического полета. Новые виды топлива и конструкции реакторов, похоже, соответствуют необходимым параметрам, поскольку НАСА в настоящее время работает с партнерами по ядерной отрасли над возможными будущими пилотируемыми космическими полетами на ядерном топливе.


Быстрые полеты на Марс возможны только раз в два года, да и длятся они больше полугода. Ядерные ракетные двигатели могут это изменить.

«Ядерная силовая установка будет выгодна, если вы хотите отправиться на Марс и вернуться обратно менее чем за два года», — говорит Джефф Шихи, главный инженер Управления космических технологий НАСА. По его словам, для реализации этой миссии «ключевой технологией, которую необходимо усовершенствовать, является топливо».

В частности, топливо должно выдерживать сверхвысокие температуры и нестабильные условия в ядерном тепловом двигателе. И теперь две компании заявляют, что их топливо достаточно надежно для создания безопасного, компактного и высокопроизводительного реактора. Фактически, одна из этих компаний уже предоставила НАСА детальный концептуальный проект.

Ядерная тепловая двигательная установка использует энергию, выделяющуюся в результате ядерных реакций, для нагрева жидкого водорода примерно до 2430 °C, что приблизительно в восемь раз превышает температуру активной зоны атомных электростанций. В итоге водород очень сильно расширяется и выбрасывается из сопла с огромной скоростью, создавая тем самым реактивную тягу.

Такой двигатель может производить вдвое большую тягу на массу топлива по сравнению с химическими ракетами, позволяя кораблям с ядерными установками путешествовать дольше и быстрее. Кроме того, оказавшись в пункте назначения, будь то спутник Сатурна Титан или Плутон, ядерный реактор может переключиться с силовой установки на производство энергии, что позволит аппарату отправлять обратно высококачественные данные в течение многих лет.


Принцип работы ядерного ракетного двигателя.

Раньше, чтобы получить достаточную тягу от ядерной ракеты, требовался оружейный высокообогащенный уран. Более доступное низкообогащенное урановое топливо, используемое на коммерческих электростанциях, было бы более безопасным в использовании, но оно может стать хрупким и развалиться под воздействием высоких температур и химических воздействий со стороны чрезвычайно реактивного водорода.

Компания Ultra Safe Nuclear Corp. Technologies (USNC-Tech), базирующаяся в Сиэтле, создала урановое топливо с обогащением ниже 20%, что в разы выше, чем используемое в АЭС, но уже «не может быть использовано для гнусных целей, поэтому это значительно снижает риски нелегального распространения», — говорит технический директор компании Майкл Идс. Топливо от USNC-Tech содержит микроскопические частицы уранового топлива с керамическим покрытием, встроенные в матрицу из карбида циркония. Микрокапсулы удерживают радиоактивные побочные продукты деления внутри, позволяя при этом уйти выделившемуся в результате распада теплу.

Компания BWX Technologies из Линчбурга, штат Вирджиния, работает по контракту с НАСА и проектирует реакторы, использующие подобное керамическое композитное топливо, а также исследует альтернативную форму топлива, заключенную в металлическую матрицу. «Мы работаем над проектом нашего реактора с 2017 года», — говорит Джо Миллер, генеральный менеджер отдела передовых технологий компании.

В моделях «топливных ячеек» обеих компаний используются разные типы замедлителей. Они нужны чтобы замедлять высокоэнергетические нейтроны, образующиеся при делении, чтобы те могли поддерживать цепную реакцию, а не вызывать дальнейший лавинообразный распад с нагревом и разрушением реактора.

BWX размещает свои топливные блоки между гидридными элементами, а уникальная конструкция USNC-Tech включает в себя замедлитель из металлического бериллия. «Наше топливо выдерживает контакт с горячим водородом, не разрушается от излучений и не поглощает все нейтроны в реакторе», — говорит Идс.


Экспериментальный термоядерный двигатель, способный достигать температуры в 1 миллион градусов.

По словам Сэмюэля Коэна из Принстонской лаборатории физики плазмы, есть еще один путь к маленьким безопасным ракетам с ядерными двигателями: термоядерные реакторы. Обычный термоядерный синтез использует дейтерий и тритиевое топливо, но Коэн возглавляет группу ученых, разрабатывающих реактор, работающий благодаря синтезу между атомами дейтерия и гелием-3 в высокотемпературной плазме, в результате чего появляется очень мало нейтронов.

«Нам не нравятся нейтроны, потому что они могут изменить структуру материала, такого как сталь, на что-то типа сыра с дырками, и сделать его радиоактивным», — говорит он. По словам Коэна, концепт Принстонской лаборатории под названием Direct Fusion Drive также требует гораздо меньше топлива, чем нужно для традиционного термоядерного синтеза, и такой реактор может быть в тысячу раз меньше.

По словам Шихи из НАСА, термоядерная тяга теоретически может намного превзойти тягу, основанную на делении урана, потому что реакции термоядерного синтеза выделяют в разы больше энергии. Однако эта технология находится на ранней стадии развития и сталкивается с рядом проблем, включая создание и удержание плазмы и эффективное преобразование высвобождаемой энергии в направленную струю выхлопных газов. «Едва ли [термоядерные реакторы] будут готовы к полетам на Марс в конце 2030-х годов», — говорит он.

USNC-Tech, напротив, уже сделала небольшие прототипы ядерных реакторов на основе своего нового топлива. «Мы на пути к достижению цели НАСА — к 2027 году подготовить к запуску демонстрационную систему в половинном масштаба», — говорит Идс. Следующим шагом будет создание полномасштабной ядерной системы, которая вполне может быстро доставить астронавтов на Марс в 2035 году.

Ядерные двигатели для космических кораблей

Россия была и сейчас остается лидером в области ядерной космической энергетики. Опыт проектирования, строительства, запуска и эксплуатации космических аппаратов, оснащенных ядерным источником электроэнергии, имеют такие организации, как РКК «Энергия» и «Роскосмос». Ядерный двигатель позволяет эксплуатировать летательные аппараты многие годы, многократно повышая их практическую пригодность.

Историческая летопись

Использование ядерной энергетики в космосе перестало быть фантастикой еще в 70-х годах прошедшего столетия. Первые ядерные двигатели в 1970-1988 запускались в космос и успешно эксплуатировались на космических аппаратах (КА) наблюдения «УС-А». В них применялась система с термоэлектрической ядерно-энергетической установкой (ЯЭУ) «Бук» электрической мощностью 3 кВт.

МБ «Геркулес»

РКК «Энергия» в 70-х приступила к научно-практическим изысканиям, целью которых было создать мощный ядерный космический двигатель для межорбитального буксира (МБ) «Геркулес». Работы позволили сделать задел на многие годы в части ядерной электроракетной двигательной установки (ЯЭРДУ) с термоэмиссионной ЯЭУ мощностью несколько – сотен киловатт и электроракетных двигателей единичной мощностью десятки и сотни киловатт.

Проектные параметры МБ «Геркулес»:

  • полезная электрическая мощность ЯЭУ – 550 кВт;
  • удельный импульс ЭРДУ – 30 км/с;
  • тяга ЭРДУ – 26 Н;
  • ресурс ЯЭУ и ЭРДУ – 16 000 ч;
  • рабочее тело ЭРДУ – ксенон;
  • масса (сухая) буксира – 14,5-15,7 т, в том числе ЯЭУ – 6,9 т.

Новейшее время

В XXI веке настало время создать новый ядерный двигатель для космоса. В октябре 2009 года на заседании Комиссии при президенте РФ по модернизации и технологическому развитию экономики России был официально утвержден новый российский проект «Создание транспортно-энергетического модуля с использованием ядерной энергодвигательной установки мегаваттного класса». Головными разработчиками являются:

  • Реакторной установки – ОАО «НИКИЭТ».
  • Ядерно-энергетической установки с газотурбинной схемой преобразования энергии, ЭРДУ на основе ионных электроракетных двигателей и ЯЭРДУ в целом – ГНЦ «Исследовательский центр им. М. В. Келдыша», который является также ответственной организацией по программе разработки транспортно-энергетического модуля (ТЭМ) в целом.
  • РКК «Энергия» в качестве генерального конструктора ТЭМ должна разработать автоматический аппарат с этим модулем.

Характеристики новой установки

Новый ядерный двигатель для космоса Россия планирует запустить в коммерческую эксплуатацию в ближайшие годы. Предполагаемые характеристики газотурбинной ЯЭРДУ следующие. В качестве реактора используется газоохлаждаемый реактор на быстрых нейтронах, температура рабочего тела (смесь He/Xe) перед турбиной — 1500 К, КПД преобразования тепловой в электрическую энергию — 35%, тип холодильника-излучателя – капельный. Масса энергоблока (реактор, радиационная защита и система преобразования, но без холодильника-излучателя) – 6 800 кг.

Космические ядерные двигатели (ЯЭУ, ЯЭУ совместно с ЭРДУ) планируется использовать:

  • В составе будущих космических транспортных средств.
  • Как источников электроэнергии для энергоемких комплексов и космических аппаратов.
  • Для решения первых двух задач в транспортно-энергетическом модуле по обеспечению электроракетной доставки тяжелых космических кораблей и аппаратов на рабочие орбиты и дальнейшее длительное энергоснабжение их аппаратуры.

Принцип работы ядерного двигателя

Основывается либо на синтезе ядер, либо на использовании энергии деления ядерного топлива для формирования реактивной тяги. Различают установки импульсно-взрывного и жидкостного типов. Взрывная установка выбрасывает в космос миниатюрные атомные бомбы, которые детонируя на расстоянии нескольких метров, взрывной волной толкают корабль вперед. На практике такие устройства пока не используются.

Жидкостные ядерные двигатели, напротив, давно разработаны и испытаны. Еще в 60-х годах советские специалисты сконструировали работоспособную модель РД-0410. Подобные системы разрабатывались и в США. Их принцип основан на нагревании жидкости ядерным мини-реактором, она превращается в пар и формирует реактивную струю, которая и толкает космический аппарат. Хотя устройство называют жидкостным, в качестве рабочего тела, как правило, используют водород. Еще одно назначение ядерных космических установок – питание электрической бортовой сети (приборов) кораблей и спутников.

Тяжелые телекоммуникационные аппараты глобальной космической связи

На данный момент ведутся работы по ядерному двигателю для космоса, который планируется использовать в тяжелых аппаратах космической связи. РКК «Энергия» были выполнены исследования и проектные разработки системы глобальной космической связи экономически конкурентоспособной с дешевой сотовой связью, что предполагалось достичь переносом «телефонной станции» с Земли в космос.

Читать еще:  Влияние второй лямбды на работу двигателя

Предпосылками к их созданию являются:

  • практически полное заполнение геостационарной орбиты (ГСО) работающими и пассивными спутниками;
  • исчерпание частотного ресурса;
  • положительный опыт создания и коммерческого использования информационных геостационарных спутников серии «Ямал».

При создании платформы «Ямал» новые технические решения составили 95%, что и позволило таким аппаратам стать конкурентоспособными на мировом рынке космических услуг.

Предполагается замена модулей с технологическим связным оборудованием примерно каждые семь лет. Это позволило бы создавать системы из 3-4 тяжелых многофункциональных спутников на ГСО с увеличением потребляемой ими электрической мощности. Первоначально были спроектированы КА на основе солнечных батарей мощностью 30-80 кВт. На следующем этапе в качестве источника электроэнергии планируется использовать ядерные двигатели на 400 кВт с ресурсом до одного года в транспортном режиме (для доставки базового модуля на ГСО) и 150-180 кВт в режиме длительного функционирования (не менее 10-15 лет).

Ядерные двигатели в системе антиметеоритной защиты Земли

Выполненные РКК «Энергия» в конце 90-х проектные исследования показали, что в создании антиметеоритной системы защиты Земли от ядер комет и астероидов ядерно-электрические установки и ЯЭРДУ могут быть использованы для:

  1. Создания системы мониторинга траекторий астероидов и комет, пересекающих орбиту Земли. Для этого предлагается расставить специальные космические аппараты, оснащенные оптической и радиолокационной аппаратурой для обнаружения опасных объектов, вычисления параметров их траекторий и первичного исследования их характеристик. В системе может быть задействован ядерный космический двигатель с двухрежимной термоэмиссионной ЯЭУ мощностями от 150 кВт. Ее ресурс должен быть не менее 10 лет.
  2. Испытания средств воздействия (взрыв термоядерного устройства) на полигонном безопасном астероиде. Мощность ЯЭРДУ для доставки испытательного устройства к астероиду-полигону зависит от массы доставляемого полезного груза (150-500 кВт).
  3. Доставки штатных средств воздействия (перехватчика суммарной массой 15-50 т) к приближающемуся к Земле опасному объекту. Потребуется ядерный реактивный двигатель мощностью 1-10 МВт для доставки к опасному астероиду термоядерного заряда, поверхностный взрыв которого за счет реактивной струи материала астероида сможет отклонить его от опасной траектории.

Доставка исследовательского оборудования в дальний космос

Доставка научного оборудования к космическим объектам (дальним планетам, периодическим кометам, астероидам) может осуществляться с использованием космических ступеней на основе ЖРД. Применять ядерные двигатели для космических аппаратов целесообразно, когда ставится задача выхода на орбиту спутника небесного тела, прямого контакта с небесным телом, отбора проб веществ и прочих исследований, требующих увеличения массы исследовательского комплекса, включения в него посадочной и взлетной ступеней.

Параметры двигателей

Ядерный двигатель для космических кораблей исследовательского комплекса позволит расширить «окно старта» (вследствие управляемой скорости истечения рабочего тела), что упрощает планирование и снижает цену проекта. Исследования, выполненные РКК «Энергия», показали, что ЯЭРДУ 150 кВт с ресурсом до трех лет является перспективным средством доставки космических модулей в пояс астероидов.

В то же время доставка исследовательского аппарата на орбиты дальних планет Солнечной системы требует увеличения ресурса такой ядерной установки до 5-7 лет. Доказано, что комплекс с ЯЭРДУ мощностью порядка 1 МВт в составе исследовательского КА позволит обеспечить ускоренную доставку за 5-7 лет на орбиты искусственных спутников наиболее удаленных планет, планетоходов на поверхность естественных спутников этих планет и доставку на Землю грунта с комет, астероидов, Меркурия и спутников Юпитера и Сатурна.

Многоразовый буксир (МБ)

Одним из важнейших способов повышения эффективности транспортных операций в космосе является многоразовое использование элементов транспортной системы. Ядерный двигатель для космических кораблей мощностью не менее 500 кВт позволяет создать многоразовый буксир и тем самым значительно повысить эффективность многозвенной космической транспортной системы. Особенно полезна такая система в программе обеспечения больших годовых грузопотоков. Примером может стать программа освоения Луны с созданием и обслуживанием постоянно наращиваемой обитаемой базы и экспериментальных технологических и производственных комплексов.

Расчет грузооборота

Согласно проектным проработкам РКК «Энергия», при строительстве базы на поверхность Луны должны доставляться модули массой порядка 10 т, на орбиту Луны – до 30 т. Суммарный грузопоток с Земли при строительстве обитаемой лунной базы и посещаемой лунной орбитальной станции оценивается в 700-800 т, а годовой грузопоток для обеспечения функционирования и развития базы – 400-500 т.

Однако принцип работы ядерного двигателя не позволяет разогнать транспортник достаточно быстро. Из-за длительного времени транспортировки и, соответственно, значительного времени нахождения полезного груза в радиационных поясах Земли не все грузы могут быть доставлены с использованием буксиров с ядерным двигателем. Поэтому грузопоток, который может быть обеспечен на основе ЯЭРДУ, оценивается лишь в 100-300 т/год.

Экономическая эффективность

В качестве критерия экономической эффективности межорбитальной транспортной системы целесообразно использовать значение удельной стоимости транспортировки единицы массы полезного груза (ПГ) с поверхности Земли на целевую орбиту. РКК «Энергия» была разработана экономико-математическая модель, учитывающая основные составляющие затрат в транспортной системе:

  • на создание и выведение на орбиту модулей буксира;
  • на закупку рабочей ядерной установки;
  • эксплуатационные затраты, а также расходы на проведение НИОКР и возможные капитальные затраты.

Стоимостные показатели зависят от оптимальных параметров МБ. С использованием этой модели была исследована сравнительная экономическая эффективность применения многоразового буксира на основе ЯЭРДУ мощностью порядка 1 МВт и одноразового буксира на основе перспективных жидкостных ракетных двигателей в программе обеспечения доставки с Земли на орбиту Луны высотой 100 км полезного груза суммарной массой 100 т/год. При использовании одной и той же ракеты-носителя грузоподъемностью, равной грузоподъемности РН «Протон-М», и двухпусковой схемы построения транспортной системы удельная стоимость доставки единицы массы полезного груза с помощью буксира на основе ядерного двигателя будет в три раза ниже, чем при использовании одноразовых буксиров на основе ракет с жидкостными двигателями типа ДМ-3.

Вывод

Эффективный ядерный двигатель для космоса способствует решению экологических проблем Земли, полету человека к Марсу, созданию системы беспроводной передачи энергии в космосе, реализации с повышенной безопасностью захоронения в космосе особо опасных радиоактивных отходов наземной атомной энергетики, созданию обитаемой лунной базы и началу промышленного освоения Луны, обеспечению защиты Земли от астероидно-кометной опасности.

Ядерные ракетные двигатели США и СССР

Гравитационный колодец Земли

Глубина гравитационных колодцев различных планет и их спутников (кликабельно)

Из существующих и доведенных до сколь-либо вменяемого технического и инженерного состояния систем этим условиям соответствуют ракеты на химическом топливе, в которых горючее и окислитель в рамках химической реакции реально «сгорают», обеспечивая резкое повышение температуры в камере сгорания ракетного двигателя и столь же катастрофическое расширение образовавшихся в результате химической реакции продуктов сгорания.

Советский ЯРД был гораздо скромнее своего американского «коллеги», создавая тягу всего в 3,6 тонны и весил при этом тоже гораздо меньше — около 2 тонн, но при этом имел более высокий удельный импульс — около 925 секунд.

В первой половине 1960-х годов советские инженеры рассматривали экспедицию на Марс как логичное продолжение разворачиваемой в то время программы полета человека на Луну. На волне воодушевления, вызванного приоритетом СССР в космосе, даже такие чрезвычайно сложные проблемы оценивались с повышенным оптимизмом.
Одной из самых главных проблем была (и остается по сей день) проблема энергодвигательного обеспечения. Было ясно, что ЖРД, даже перспективные кислородно-водородные, если и могут в принципе обеспечить пилотируемый полет на Марс, то только при огромных стартовых массах межпланетного комплекса, с большим количеством стыковок отдельных блоков на монтажной околоземной орбите.
В поисках оптимальных решений ученые и инженеры обратились к ядерной энергии, постепенно присматриваясь к этой проблеме.
В СССР исследования по проблемам использования энергии ядра в ракетно-космической технике начались во второй половине 50-х годов, еще до запуска первых ИСЗ. В нескольких научно-исследовательских институтах возникли небольшие группы энтузиастов, поставивших целью создание ракетных и космических ядерных двигателей и энергоустановок.
Конструкторы ОКБ-11 С.П.Королева совместно со специалистами НИИ-12 под руководством В.Я.Лихушина рассматривали несколько вариантов космических и боевых (!) ракет, оснащенных ядерными ракетными двигателями (ЯРД). В качестве рабочего тела оценивались вода и сжиженные газы – водород, аммиак и метан.
Перспектива была многообещающей; постепенно работы нашли понимание и финансовое обеспечение в правительстве СССР.
Уже самый первый анализ показал, что среди множества возможных схем космических ядерных энергодвигательных установок (ЯЭДУ) наибольшие перспективы имеют три:

• с твердофазным ядерным реактором;
• с газофазным ядерным реактором;
• электроядерные ракетные ЭДУ.
Схемы отличались принципиально; по каждой из них наметили несколько вариантов для развертывания теоретических и экспериментальных работ.
Наиболее близким к реализации представлялся твердофазный ЯРД. Стимулом к развертыванию работ в этом направлении послужили аналогичные разработки, проводившиеся в США с 1955 г. по программе ROVER, а также перспективы (как тогда казалось) создания отечественного межконтинентального пилотируемого самолета-бомбардировщика с ЯЭДУ.
Твердофазный ЯРД работает как прямоточный двигатель. Жидкий водород поступает в сопловую часть, охлаждает корпус реактора, тепловыделяющие сборки (ТВС), замедлитель, а далее разворачивается и попадает внутрь ТВС, где нагревается до 3000 К и выбрасывается в сопло, ускоряясь до высоких скоростей.
Принципы работы ЯРД не вызывали сомнений. Однако конструктивное выполнение (и характеристики) его во многом зависели от «сердца» двигателя – ядерного реактора и определялись, прежде всего, его «начинкой» – активной зоной.
Разработчики первых американских (и советских) ЯРД стояли за гомогенный реактор с графитовой активной зоной. Несколько особняком шли работы поисковой группы по новым видам высокотемпературного топлива, созданной в 1958 г. в лаборатории №21 (руководитель – Г.А.Меерсон) НИИ-93 (директор – А.А.Бочвар). Под влиянием развернутых в то время работ по реактору для самолета (соты из оксида бериллия) в группе предприняли попытки (опять же поисковые) получить материалы на основе карбида кремния и циркония, стойкие к окислению.
По воспоминаниям Р.Б.Котельникова, сотрудника НИИ-9, весной 1958 г. у руководителя лаборатории №21 состоялась встреча с представителем НИИ-1 В.Н.Богиным. Он рассказал, что в качестве основного материала для тепловыделяющих элементов (твэлов) реактора в их институте (кстати, в то время головном в ракетной отрасли; начальник института В.Я.Лихушин, научный руководитель М.В.Келдыш, начальник лаборатории В.М.Иевлев) применяют графит. В частности, уже научились наносить на образцы покрытия для защиты от водорода. Со стороны НИИ-9 было предложено рассмотреть возможность применения карбидов UC-ZrC как основы твэлов.
Спустя короткое время появился еще один заказчик на твэлы – ОКБ М.М.Бондарюка, которое идейно конкурировало с НИИ-1. Если последний стоял за многоканальную цельноблочную конструкцию, то ОКБ М.М.Бондарюка взяло курс на разборный пластинчатый вариант, ориентируясь на легкость механообработки графита и не смущаясь сложностью деталей – пластин миллиметровой толщины с такими же ребрышками. Карбиды обрабатываются гораздо сложнее; в то время из них невозможно было изготовить такие детали, как многоканальные блоки и пластины. Стала ясна необходимость создания какой-то иной конструкции, соответствующей специфике карбидов.
В конце 1959 г. – начале 1960 г. было найдено решающее условие для твэлов ЯРД – стержневой тип сердечника, удовлетворяющий заказчиков – НИИ Лихушина и ОКБ Бондарюка. Как основную для них обосновали схему гетерогенного реактора на тепловых нейтронах; ее основные достоинства (по сравнению с альтернативным гомогенным графитовым реактором) таковы:

Читать еще:  Греется двигатель в чем причина и как устранить

• возможно использовать низкотемпературный водородосодержащий замедлитель, что позволяет создать ЯРД с высоким массовым совершенством;
• возможно разработать малоразмерный прототип ЯРД тягой порядка 30…50 кН с высокой степенью преемственности для двигателей и ЯЭДУ следующего поколения;
• возможно широко применять в твэлах и других деталях конструкции реактора тугоплавкие карбиды, что позволяет максимально увеличить температуру нагрева рабочего тела и обеспечить повышенный удельный импульс;
• возможно поэлементно автономно отработать основные узлы и системы ЯРД (ЯЭДУ), такие как тепловыделяющие сборки, замедлитель, отражатель, турбонасосный агрегат (ТНА), систему управления, сопло и др.; это позволяет проводить отработку параллельно, сокращая объем дорогостоящих комплексных испытаний энергоустановки в целом.

Примерно в 1962–1963 гг. работы по проблеме ЯРД возглавил НИИ-1, имеющий мощную экспериментальную базу и прекрасные кадры. Им не хватало только технологии по урану, а также ядерщиков. С привлечением НИИ-9, а потом и ФЭИ сложилась кооперация, которая взяла за идеологию создание минимального по тяге (около 3.6 тс), но «настоящего» летнего двигателя с «прямоточным» реактором ИР-100 (испытательный или исследовательский, мощностью 100 МВт, главный конструктор – Ю.А.Трескин). Поддержанный постановлениями правительства, НИИ-1 строил электродуговые стенды, неизменно поражавшие воображение – десятки баллонов по 6–8 м высоты, громадные горизонтальные камеры мощностью свыше 80 кВт, броневые стекла в боксах. Участников совещаний вдохновляли красочные плакаты со схемами полетов к Луне, Марсу и т.д. Предполагалось, что в процессе создания и испытаний ЯРД будут решены вопросы конструкторского, технологического, физического плана.
По мнению Р.Котельникова, дело, к сожалению, осложнялось не очень ясной позицией ракетчиков. Министерство общего машиностроения (МОМ) с большими трудностями финансировало программу испытаний и строительство стендовой базы. Казалось, что МОМ не имеет желания или возможностей продвигать программу ЯРД.
Характеристики двигателя РД-0410
Тяга в вакууме 35.28 кН
Рабочее тело смесь водорода и гексана
Удельный импульс 9000 м/с
Средняя температура на входе в сопло 3000 К
Время работы 3600 с
Количество включений 10
Масса с радиационной защитой и адаптером 2000 кг
Тепловая мощность реактора 196 МВт
К концу 1960-х годов поддержка конкурентов НИИ-1 – ИАЭ, ПНИТИ и НИИ-8 – была значительно серьезнее. Министерство среднего машиностроения («атомщики») активно поддерживало их разработку; «петлевой» реактор ИВГ (с активной зоной и сборками центрального канала стержневого типа разработки НИИ-9) в итоге к началу 70-х годов вышел на первый план; в нем начались испытания ТВС.
Сейчас, спустя 30 лет, представляется, что линия ИАЭ была более правильной: сначала – надежная «земная» петля – отработка твэлов и сборок, а потом создание летного ЯРД нужной мощности. Но тогда казалось, что можно очень быстро сделать настоящий двигатель, пусть маленький… Однако, поскольку жизнь показала, что объективной (или даже субъективной) потребности в таком двигателе не было (к этому можно еще прибавить, что серьезность негативных моментов этого направления, например международных соглашений о ядерных устройствах в космосе, поначалу сильно недооценивалась), то соответственно более правильной и продуктивной оказалась фундаментальная программа, цели которой не были узкими и конкретными.
1 июля 1965 г. был рассмотрен эскизный проект реактора ИР-20-100. Кульминацией стал выпуск техпроекта тепловыделяющих сборок ИР-100 (1967 г.), состоящих из 100 стержней (UC-ZrC-NbC и UC-ZrC-C для входных секций и UC-ZrC-NbC для выходной). НИИ-9 был готов к выпуску крупной партии стержневых элементов будущей активной зоны ИР-100. Проект был весьма прогрессивен: спустя примерно 10 лет практически без существенных изменений он был использован в зоне аппарата 11Б91, и даже сейчас все основные решения сохраняются в сборках подобных реакторов другого назначения, уже совсем с другой степенью расчетного и экспериментального обоснования.
«Ракетная» часть первого отечественного ядерного РД-0410 была разработана в воронежском Конструкторском бюро химической автоматики (КБХА), «реакторная» (нейтронный реактор и вопросы радиационной безопасности) – Институтом физики и энергии (Обнинск) и Курчатовским институтом атомной энергии.
КБХА известно своими работами в области ЖРД для баллистических ракет, КА и РН. Здесь было разработано около 60 образцов, 30 из которых доведено до серийного производства. В КБХА к 1986 г. был создан и самый мощный в стране однокамерный кислородно-водородный двигатель РД-0120 тягой 200 тс, использованный в качестве маршевого на второй ступени комплекса «Энергия-Буран». Ядерный РД-0410 создавался совместно со многими оборонными предприятиями, КБ и НИИ.
Согласно принятой концепции, жидкие водород и гексан (ингибирующая присадка, снижающая наводораживание карбидов и увеличивающая ресурс твэлов) подавались с помощью ТНА в гетерогенный реактор на тепловых нейтронах с ТВС, окруженными замедлителем из гидрида циркония. Их оболочки охлаждались водородом. Отражатель имел приводы для поворота поглотительных элементов (цилиндров из карбида бора). ТНА включал трехступенчатый центробежный насос и одноступенчатую осевую турбину.
За пять лет, с 1966 по 1971 гг., были созданы основы технологии реакторов-двигателей, а еще через несколько лет была введена в действие мощная экспериментальная база под названием «экспедиция №10», впоследствии опытная экспедиция НПО «Луч» на Семипалатинском ядерном полигоне.
Особые трудности встретились при испытаниях. Обычные стенды для запуска полномасштабного ЯРД использовать было невозможно из-за радиации. Испытания реактора решили проводить на атомном полигоне в Семипалатинске, а «ракетной части» – в НИИхиммаш (Загорск, ныне Сергиев Посад).
Для изучения внутрикамерных процессов было выполнено более 250 испытаний на 30 «холодных двигателях» (без реактора). В качестве модельного нагревательного элемента использовалась камера сгорания кислородно-водородного ЖРД 11Д56 разработки КБхиммаш (главный конструктор – А.М.Исаев). Максимальное время наработки составило 13 тыс сек при объявленном ресурсе в 3600 сек.
Для испытаний реактора на Семипалатинском полигоне были построены две специальные шахты с подземными служебными помещениями. Одна из шахт соединялась с подземным резервуаром для сжатого газообразного водорода. От использования жидкого водорода отказались из финансовых соображений.
В 1976 г. был проведен первый энергетический пуск реактора ИВГ-1. Параллельно в ОЭ создавался стенд для испытания «двигательного» варианта реактора ИР-100, и через несколько лет были проведены его испытания на разной мощности (один из ИР-100 впоследствии был переоборудован в материаловедческий исследовательский реактор малой мощности, который работает до сих пор).
Перед экспериментальным запуском реактор опускался в шахту с помощью установленного на поверхности козлового крана. После запуска реактора водород поступал снизу в «котел», раскалялся до 3000 К и огненной струей вырывался из шахты наружу. Несмотря на незначительную радиоактивность истекающих газов, в течение суток находиться снаружи в радиусе полутора километров от места испытаний не разрешалось. К самой же шахте нельзя было подходить в течение месяца. Полуторакилометровый подземный тоннель вел из безопасной зоны сначала к одному бункеру, а из него – к другому, находящемуся возле шахт. По этим своеобразным «коридорам» и передвигались специалисты.
Результаты экспериментов, проведенных с реактором в 1978– 1981 гг., подтвердили правильность конструктивных решений. В принципе ЯРД был создан. Оставалось соединить две части и провести комплексные испытания.
Каких же основных успехов достигли разработчики, создавая ЯРД схемы «А»?
Проведено более полутора десятков натурных испытаний на реакторе ИВГ-1, и получены следующие результаты: максимальная температура водорода – 3100 К, удельный импульс – 925 сек, удельное тепловыделение до 10 МВт/л, общий ресурс более 4000 сек при последовательных 10 включениях реактора. Эти итоги значительно превосходят американские достижения на графитовых зонах.
Следует заметить, что за все время испытаний ЯРД, несмотря на открытый выхлоп, выход радиоактивных осколков деления не превышал допустимых норм ни на полигоне, ни за его пределами и не был зарегистрирован на территории сопредельных государств.
Важнейшим результатом работы явилось создание отечественной технологии таких реакторов, получение новых тугоплавких материалов, а факт создания реактора-двигателя породил ряд новых проектов и идей.
Хотя дальнейшее развитие таких ЯРД было приостановлено, полученные достижения являются уникальными не только в нашей стране, но и в мире. Это неоднократно подтверждено в последние годы на международных симпозиумах по космической энергетике, а также на встречах отечественных и американских специалистов (на последних было признано, что реактор-стенд ИВГ – единственный на сегодня в мире работоспособный испытательный аппарат, который может сыграть важную роль в экспериментальной отработке ТВС и атомных ЭДУ).

Понравилась статья? Подпишитесь на канал, чтобы быть в курсе самых интересных материалов

Журнал «Все о Космосе»

Какие бывают двигатели у космических аппаратов и в чем их сильные и слабые стороны

Двигатель — едва ли не самое важное в космическом аппарате. Без возможности активно маневрировать, набирать скорость и тормозить нельзя выбраться дальше околоземной орбиты, да и на орбите приходится бороться с различными уводящими аппарат в сторону эффектами. За прошедшие с момента запуска первого спутника почти шестьдесят лет технологии заметно шагнули вперед, и одними ракетами все давно не ограничивается.

Ракетный двигатель

Принцип работы ракетного двигателя известен нам как минимум с 30-х годов прошлого века, а как максимум — со времен Древнего Китая. Конечно, бамбуковые ракеты, движимые энергией горения черного пороха, для космоса непригодны, но вот уже двигатели американца Роберта Годдарда (1926 год), россиянина Фридриха Цандера (СССР, рубеж 1920-х и 1930-х годов) или немца Германа Оберта (1930 год) работали на паре «жидкое топливо + окислитель» и уже имели узлы, без которых не обходится любой современный ракетный двигатель.

Ракетный двигатель создает тягу при сжигании топлива: в соответствии с законом сохранения импульса движимый им аппарат приобретает импульс, равный импульсу выходящих в сопло продуктов сгорания. Отсюда можно определить рецепт увеличения тяги: сжигать больше топлива или добиться более высокой скорости реактивной.

Установленный в двигателе турбонасосный агрегат раскручивает лопасти насосов при помощи жаростойкой газовой турбины, а насосы закачивают топливо и окислитель в камеру сгорания. Большой поток топлива и окислителя приводит к интенсивному сгоранию и выбросу мощной струи раскаленных газов. Теоретически при сжигании керосина в кислороде можно получить температуру до 3500 °С и добиться истечения струи со скоростью около трех километров в секунду — практические результаты сейчас близки к теории. Пары водород-кислород или гидразин — тетраоксид азота, два других часто используемых сочетания, дают сопоставимые значения, и это объясняет как достоинства, так и недостатки традиционных ракет.

Ракетный двигатель RS-68, работающий на паре водород-кислород во время испытаний. Обратите внимание на сложную конструкцию над соплом. Стоимость больших ракетных двигателей доходит до $ 10 млн

Достоинством этого двигателя является его мощность, достигаемая сжиганием огромного объема топлива, ограниченная только размерами камеры сгорания. На американском «Сатурне-V» стояли двигатели F1, которые сжигали в единственной камере свыше полутора тонн кислорода и почти тонну керосина ежесекундно. Такое потребление давало тягу более 700 тонна-сил, а пять F1 с успехом доставляли ракету к Луне. Созданные позже советские РД-170 уступали по объему камеры сгорания, но зато камер было сразу четыре — их планировали использовать на сверхтяжелой ракете «Энергия» (носитель «Бурана»), которая могла бы вывести в космос до ста тонн полезной нагрузки.

По сей день начальный этап любого космического полета, хоть на геостационарную орбиту, хоть к Плутону, совершается при помощи ракетных двигателей: ни один другой даже близко не приближается к требуемым для развития космической скорости. Но где достоинства, там и недостатки

Небольшой ракетный двигатель — советский КДУ-414. Его длина составляет всего 70 сантиметров и он дает тягу около 200 килограммов; использовался с середины 1960-х годов для коррекции орбиты космических аппаратов

Экстремальные условия в камере сгорания приводят к тому, что даже многочисленные инженерные хитрости вроде охлаждения стенок подаваемым топливом или отсекания от них основной горячей струи более «холодной» струей от турбонасоса не позволяют добиться сколько-нибудь продолжительной работы в сочетании с высокой надежностью. А внедрение в сплавы жаростойких добавок вплоть до металлов платиновой группы все равно не гарантирует успеха запуска ракеты: доля аварий у всех основных производителей в мире колеблется в районе нескольких процентов. Представьте, какова была бы авиация, если бы даже каждый сотый рейс заканчивался взрывом или падением самолета!

Изготовленные уже не для старта с Земли, а для полета в безвоздушном пространстве ракетные двигатели имеют не столь экстремальные параметры, но все равно регулярно подводят. Российские разгонные блоки ДМ и «Фрегат», например, имеют долю отказов в районе от одного до трех процентов. Последняя авария произошла в 2014 году, когда «Фрегат» вывел на нецелевую орбиту два спутника европейской навигационной системы Galileo. Хотя нельзя сказать, что российские блоки как-то особо ненадежны: американский Centaur отказывал больше десятка раз на двести с лишним запусков.

Статистическая оговорка: как можно заметить, многие числа нами указываются приблизительно. Это обусловлено тем, что говорить о точных значениях зачастую нельзя. Скажем, разгонные блоки многих семейств производятся с 1960-х годов с целым рядом модификаций, и обобщать статистику запусков за все время затруднительно. Тяга двигателя немного зависит от атмосферного давления, а температура сгорания топлива — от его состава и режима работы двигателя.

Ракетные двигатели крайне неэкономичны. Их КПД уступает паровозному: мы вынуждены тратить гигантские запасы горючего с окислителем для достижения цели. Хуже того, наши затраты нелинейно растут с увеличением дельта-V, той скорости, которую должен приобрести наш космический аппарат для достижения цели. Чтобы попасть к Луне и вернуться, потребовался уже упоминавшийся «Сатурн-V»; полет же к звездам или хотя бы к Облаку Оорта за разумное время потребует ракет, габариты которых выходят как за пределы возможностей современных технологий, так и за рамки здравого смысла.

Ионы и плазма

Если снова обратиться к закону сохранения импульса, то становится ясно: чем быстрее покидает двигатель струя вещества, тем он эффективнее. Получить скорость струи свыше нескольких километров в секунду сжиганием чего-либо невозможно, однако двигатели, работающие на частицах со скоростью в десятки км/с, уже существуют. Они — ионные.

Суть ионного двигателя заключается в том, что сначала газ превращается в плазму, смесь положительно заряженных ионов с электронами. Далее заряженные частицы разгоняются электромагнитным полем и выбрасываются наружу — таким образом удается разом обойтись без экстремальных условий внутри двигателя и превзойти скорость истечения продуктов даже самых «жестких» химических реакций вроде сжигания лития в атмосфере фтора.

Правда, назвать ионные двигатели идеальными тоже нельзя. При более-менее достижимой на сегодня электрической мощности — а это, как правило, не более киловатта — их тяга не превышает считанных граммов. Двестикиловаттный VASIMIR, который одно время планировали поставить на МКС, выдавал на испытаниях в вакуумной камере около пяти ньютонов тяги — этого было бы достаточно для отрывания от Земли груза в полкилограмма. Даже в предположении, что ионному двигателю не мешает работать атмосфера, поднять с космодрома хотя бы свой собственный вес такое устройство не сможет.

Испытания одного из первых плазменных двигателей состоялись уже в 1961 году. Ионные двигатели впервые полетели в космос в 1964-м, а сегодня ионные и плазменные установки ставятся на многие спутники для удержания на заданной орбите.

Но в дальнем космосе этого и не требуется. Там важна экономичность и надежность — то, чем как раз отличаются ионные двигатели. Многие из них способны буквально годами работать бесперебойно, а в пересчете на килограмм потраченного рабочего тела (говорить «топливо» уже не очень корректно, ведь ничего не сжигается) они дают намного больший результат. Аппараты на ионных двигателях поначалу отстают от взявших быстрый старт ракетных аналогов, но ракетного топлива хватает от силы на несколько часов, а ионный «мотор» растягивает запас инертного газа в баке на годы. Медленно, буквально по миллиметру в секунду, прибавляя скорость, «черепаха» на ионной тяге сначала догоняет, а потом и перегоняет ракетного «зайца» с опустевшими баками.

Аппарат «Рассвет», летавший к Весте и Церере, японская миссия «Хаябуса» по доставке на Землю образца астероидного грунта, российские двигатели для геостационарных спутников — все это далеко не полный перечень ионных и плазменных установок в космосе. Плазменные представляют собой вариант ионных: в них ионизированный газ ускоряется не при помощи электродов, а выходит наружу с большой скоростью после разогрева тем или иным способом.

Существуют проекты мощных ионных или плазменных двигателей с электропитанием от большого массива солнечных батарей или ядерного реактора. Возможно, уже в ближайшие десятки лет мы получим установки, способные в разы сократить сроки перелетов между планетами. Разработка двигательной установки с ядерным реактором ведется в России силами предприятий Росатома и, по сообщениям осени 2016 года, может быть готова к испытаниям уже к концу 2018 года. Подобным же проектом занимаются и в Китае.

А еще есть проекты плазменных двигателей, которые будут использовать в качестве рабочего тела водяной пар. Воду можно получать, используя астероиды или лунный грунт. Это разом решит проблему и дозаправки вдали от Земли, и дороговизны выведения на орбиту. Упомянутые выше ограничения ракетных двигателей ведут к тому, что сегодня килограмм груза даже на самой низкой орбите стоит тысячи долларов, а доставка на геостационарную орбиту сопоставима по цене с изготовлением такого же по массе спутника из чистого золота!

Паруса

Идеальный двигатель должен по возможности весить как можно меньше, иметь нулевой расход топлива и полное отсутствие частей, которые могут сломаться во время работы. И подобные устройства существуют. Речь о парусах, призванных либо поймать поток заряженных частиц от Солнца, либо потянуть космический аппарат вперед под давлением света. В первом случае парус предполагается делать из тонких проволочек, создающих вокруг себя электрическое поле, а во втором случае сгодится любой легкий и блестящий материал вроде металлизированного пластика.

Солнечный парус в испытательной камере на Земле.

Примечательно, что концепция солнечного паруса если не опередила появление жидкостного ракетного двигателя, то возникла примерно тогда же. В 1900 году Петр Лебедев впервые исследовал эффект давления солнечного света, а в 1920-х идея использовать это явление для движения космических аппаратов была озвучена Фридрихом Цандером. Тем самым, который разработал советский жидкостный ракетный двигатель.

На практике «солнечным парусником» стал японский аппарат IKAROS в 2010 году, за ним последовал собранный американским «Планетарным сообществом» зонд Light Sail-1. Два других экспериментальных спутника, Cosmos-1 и NanoSail-D, пытались запустить в 2005 и 2008 годах, но оба раза подвели ракеты — один раз российская «Волна», а во второй — уже Falcon 1 Илона Маска.

Кроме того, эффект давления света использовал вполне обычный межпланетный зонд MESSENGER, летевший к Меркурию. Для корректировки его курса инженеры предпочли использовать отражение солнечных лучей от блестящей поверхности солнечных батарей аппарата. Тяга в итоге получалась очень маленькой, но зато ей можно было очень точно управлять, для маневрирования не требовалось топлива и сберегался ресурс ракетных двигателей.

Отдельно стоит упомянуть и т.н. электрический парус: его толкает вперед взаимодействие электрического поля тонких проволочек с летящими от Солнца заряженными частицами. И первенство в этой области принадлежит не одной из признанных космических держав, а Эстонии: собранный в Университете Тарту ESTCube-1 вышел на орбиту в 2013 году и проработал два года. Правда об успехе эстонцев надо упоминать «со звездочкой»: раскрыть электрический парус им не удалось. Но сейчас эстонские инженеры работают над следующим аппаратом, ESTCube-2. Может, все-таки успеют стать по-настоящему первыми.

Электрические паруса менее эффективны в сравнении с солнечными, однако они требуют куда меньше материала (тонкие проволоки вместо сплошной пленки). Легкие и компактные, они подходят для долговременных миссий — например, есть проект «электрического парусника» к Урану. Он сможет достичь этого ледяного гиганта всего за шесть лет. Для сравнения: «Вояджер-2» потратил девять лет, и при этом расположение планет было на редкость удачным.
